Como funciona um resfriador?
O processo funciona em loop, mas começaremos onde o meio de resfriamento faz interface com seu equipamento de processo.
O refrigerante do sistema absorve energia térmica do seu processo, normalmente causando uma mudança de fase para gás. O refrigerante gasoso é então circulado para um condensador que expele o calor através da condensação evaporativa ou de uma torre de resfriamento. Essa troca de calor condensa o meio de resfriamento de volta em um líquido mais frio que é enviado de volta à fonte de aquecimento do processo para iniciar o ciclo novamente.
Que tipo de refrigerante é usado em chillers?
O tipo de refrigerante utilizado em um resfriador é baseado nas necessidades do processo e nas considerações de custo. Os refrigerantes mais populares usados são água ou uma mistura de água e outra substância com propriedades adequadas de condução de calor - como compostos de glicol.
Água
O uso de água como fluido de resfriamento é econômico, pois na maioria dos casos a água pode ser facilmente obtida com custos mínimos. Como alternativa, água purificada (água deionizada, osmose reversa) pode ser usada em um resfriador à base de água para obter uma maior eficiência de resfriamento.
glicol
Os refrigerantes à base de glicol são compostos de etilenoglicol ou propilenoglicol. Embora essas duas variantes tenham propriedades físicas semelhantes, elas nunca devem ser misturadas. As principais vantagens que os refrigerantes de glicol conferem são uma melhor resistência à corrosão, bem como propriedades anticongelantes.
Por que o glicol é usado para resfriamento
O uso de uma mistura de glicol-água como refrigerante do resfriador tem vários benefícios em relação ao uso de água pura como fluido do resfriador. Essas vantagens se devem às suas propriedades físicas únicas, que incluem um ponto de congelamento mais baixo do que a água.
Transferência de calor de água vs. glicol
Para água livre de impurezas, o ponto de congelamento é de 32 graus F, muito mais alto em comparação com o etilenoglicol puro, que muda para seu estado sólido a 8,9 graus F. Quando uma mistura de glicol-água é alterada, o ponto de congelamento do refrigerante também mudanças. Para citar um exemplo, 10% de etilenoglicol congelará a 25,9 graus F, enquanto uma solução de 60% de glicol congelará a -63 graus F.
A partir da análise acima, fica claro que o glicol tem propriedades de refrigerante que são mais adequadas para uso em resfriadores que devem funcionar em ambientes de baixa temperatura. Nessas condições térmicas, um refrigerante de água congelará e obstruirá a circulação do resfriador, diminuindo a eficiência geral.
Por outro lado, a utilização de um resfriador à base de glicol aproveitará suas propriedades anticongelantes, garantindo que o refrigerante permaneça em um estado de fluido desejável.
Resfriador de glicol vs. Resfriador de água
Tanto os chillers de glicol quanto os de água podem ser usados para dissipar satisfatoriamente o calor gerado pelo seu processo de produção. A diferença fundamental entre os dois tipos de chillers está nas variações de seus pontos de congelamento, bem como em suas capacidades de condução de calor.
O glicol puro ou uma mistura de glicol e água tem um ponto de congelamento muito menor do que o da água pura. Por implicação, os chillers à base de glicol são mais adequados para ambientes de baixa temperatura. Por outro lado, a água tem uma melhor capacidade de reter e conduzir o calor de um processo associado do que uma mistura de glicol. Como resultado, a eficiência da transferência de calor para um resfriador de água será maior do que para um resfriador de glicol.
No geral, os operadores precisam considerar as temperaturas ambiente para o ambiente de localização antes de escolher um tipo de chiller.
Como funciona um sistema de resfriamento de glicol?
Uma planta de resfriamento de glicol é composta de um componente de refrigeração e tubulação contendo uma mistura de glicol-água como refrigerante. O fluido resfriado da unidade de refrigeração é canalizado através da tubulação associada a um trocador térmico envolvendo um processo aquecido. Depois de absorver o calor do processo associado, o refrigerante aquecido é devolvido à unidade de refrigeração para resfriamento, após o que o processo é repetido.
Porcentagem de glicol em sistemas de água gelada
Para muitos tipos de chillers, o etileno glicol é misturado com água na proporção de 60/40. Essa porcentagem mais alta de glicol aumenta significativamente as propriedades anticongelantes da mistura. Isso é útil nos casos em que é necessário um resfriamento rápido. Nessas situações, um processo pode ser resfriado a temperaturas muito baixas sem congelar o refrigerante dentro de sua tubulação.

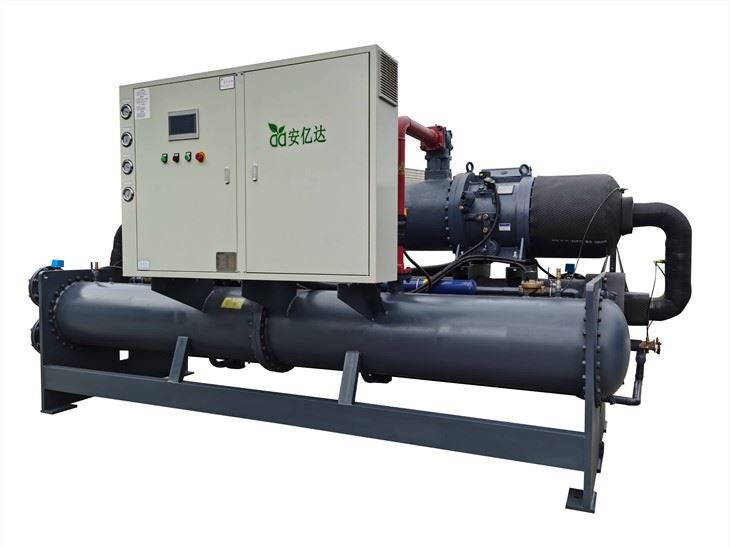

Aqui vamos ver um exemplo de resfriador de água glicol para resfriamento de bebidas
Refrigeração de bebidas de 12000L/h de 25 graus para 4 graus, o cliente requer um resfriador de água, que precisa conectar a torre de resfriamento.
Para o cálculo da capacidade de resfriamento do glicol, escolhemos a capacidade de resfriamento{{0}}m3/h*(25-4)/0.86*1.1=323kw, com base na saída 1C.
O design da placa de troca de calor: 12000L/h bebida 25 graus de entrada e 4 graus de saída, lado do glicol 60m3/h 1 graus de entrada e 5 graus de saída.
Vamos ver o princípio de funcionamento do sistema da torre de resfriamento do resfriador de água
O chiller refrigerado a água usa água de uma torre de resfriamento externa para rejeitar o calor de um refrigerante gasoso no condensador antes de passar por uma mudança de fase em um líquido.
Aqui vamos ver as especificações do sistema da torre de resfriamento do resfriador de água glicol:
Item | Especificação / Fornecedor | ||
Capacidade de refrigeração | Modelo | AYD-340WS | |
kw/hr | 346 | ||
Entrada de energia | kw | 94.5 | |
Atual | A | 161.4 | |
Fonte de energia | 380V-3N-50HZ | ||
temperatura Tomada (grau) | 0-5 | ||
controle de refrigerante | Válvula de expansão | ||
círculo de refrigeração | 1 | ||
refrigerante | R407C | ||
Dimensão（milímetros）L*W*H | 3500*1000*1800 | ||
Compressor | estilo | Scrai credo | |
Modelo | RC-470B | ||
quantidade | 1 | ||
Potência do compressor (kw) | 94.5 | ||
Condensador | Estilo | Concha e Tubos/1conjunto | |
Fluxo de água gelada（m3/h） | 89.5 | ||
Tamanho do tubo (") | 6 | ||
Evaporador | Estilo | Aço inoxidávelConcha e Tubos/1conjunto | |
Fluxo de água fria（m3/h） | 65 | ||
Tamanho do tubo（"） | 5 | ||
Dispositivo protetor | 1,protetor de fase 2,Fbaixoprotetor 3,Protetor de alta/baixa tensão 4,Protetor de superaquecimento da bobina 5,Protetor anticongelante | ||
Unidade de peso（kg） | 2450 | ||
Partes principais Marca | |||
Compressor | Hanbell | ||
Eletrônico | LS / Chnt | ||
Válvula de expansão | emerson | ||
Controle Elétrico | siemens | ||
Observação: A capacidade de resfriamento é baseada na saída temperatura 1C, temperatura de condensação 40C.
RFQ:
1.Aplicação do resfriador de água com glicol?
resfriamento de bebidas, resfriamento de leite, resfriamento de cervejaria, resfriamento de pista de gelo, resfriamento de sorvete e assim por diante.
2.Quais informações você precisa saber para confirmar um modelo?
carga de calor, como taxa de fluxo, esfrie de qual temperatura até qual temperatura.
3.Qual refrigerante geralmente adota?
R404A e R449A.
4.Se eu precisar de uma configuração personalizada, você poderia me atender?
Sim, área anticorrosiva, acionada por vsd, sistema split como condensador de ar remoto, controle remoto e qualquer coisa que você pedir, nós lhe daremos nossas soluções.
